在网吧环境中，服务器与电脑（客户机）之间的网线连接并非简单的点对点直连，而是基于以太网局域网（LAN）架构进行组网。典型拓扑为星型结构：所有客户机通过网线汇聚到核心交换机，服务器同样接入交换机，由交换机负责数据帧的转发与广播隔离。这种连接方式保证了网络带宽的集中管理，并支持无盘启动（PXE）、游戏更新、计费管理等高负载应用。
网线物理连接的核心是双绞线，通常使用超五类（Cat5e）或六类（Cat6）非屏蔽双绞线（UTP）。对于千兆以太网，需采用TIA/EIA-568B线序标准制作直通线：两端线序均为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。服务器和交换机之间、交换机与电脑之间均使用直通线；仅当两台设备直接对连（如服务器直连另一台电脑）时才需要交叉线，但现代千兆网卡均支持自动协商（Auto-MDI/X），因此交叉线在网吧中已极少使用。
从网络层次来看，网吧服务器通常配备多块千兆网卡或万兆网卡。网卡通过PCIe接口与服务器主板通信，网线插入网卡的RJ45端口后，链路另一头接入交换机的千兆/万兆电口。若使用万兆网络，则采用SFP+光模块加光纤跳线连接，但光纤部分不涉及网线；此处讨论的网线连接主要指电口RJ45方案。服务器与核心交换机之间可采用链路聚合（Link Aggregation），将多条物理网线绑定为一个逻辑链路，既增加总带宽，又提供冗余容错。
在网吧实际部署中，服务器网线连接电脑的路径为：服务器 → 核心交换机 → 接入交换机（可选） → 客户机。小规模网吧可省去接入交换机，所有网线直接插到核心交换机的端口上；中大型网吧则采用核心-接入两级架构，服务器接核心交换机，客户机接接入交换机，接入交换机通过上行链路连接核心交换机。每条网线的长度应小于100米（千兆以太网标准），否则需使用中继器或光纤延展。

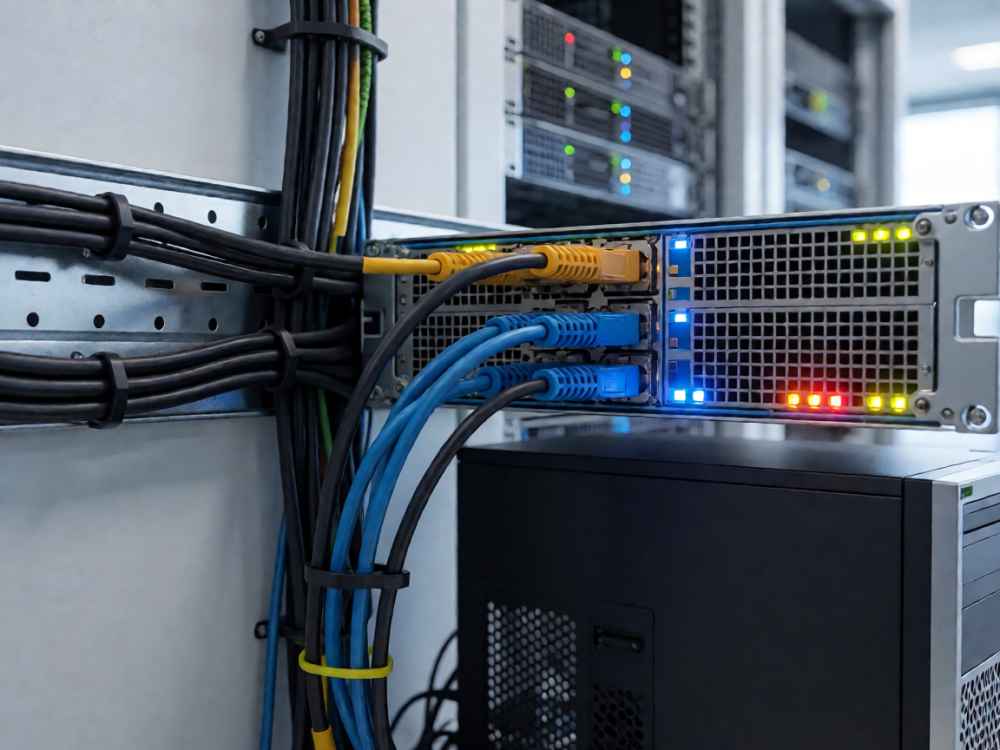

为保证网线连接质量，网吧多采用机房理线架和成品网线。服务器网线建议选用六类屏蔽双绞线（FTP）以减少机房内部电磁干扰。端接时必须使用压线钳制作水晶头，确保每对线的绞合度不被破坏。连接完成后，需要通过链路测试仪验证线序、衰减、串扰等参数，确保满足1000BASE-T标准。若测试不合格，会出现网络丢包、速度掉线或无法启动无盘系统等问题。
除了物理线缆，服务器与客户机连接还依赖协议配置。网线接通后，服务器端需配置静态IP地址，并开启DHCP服务，为客户机分配IP地址。同时服务器上的无盘启动服务（如锐起、网众、云更新）通过PXE引导协议在客户机加电时提供启动镜像。此时，网线不仅是数据传输通道，还承载着启动镜像的下载与回写缓存传输。因此网线的带宽和稳定性直接影响整个网吧的开机速度与游戏运行流畅度。
在故障排查时，若客户机无法连接服务器，重点检查：物理链路（指示灯状态）、线序（568B标准）、交换机端口（速率协商）、服务器网卡驱动及防火强规则。可以使用测线仪判断线路通断，使用ping命令验证IP层连通性。如果网线连接正常但无法通过无盘启动，则需检查DHCP和TFTP服务是否监听在对应网卡的IP上。正确设计的网吧服务器网线连接应做到层次清晰、线缆标号明确、冗余备用，以保证高密度客户机环境下的低延迟与高并发。
